儿童乐园室内运动场馆灯光项目照明智能控制方案

截止2021年末中国共有105.36万个篮球场、12.65万个足球场、9.68万个排球场、88.48万个乒乓球场、22.59万个羽毛球场。根据《“十四五”时期全民健身设施补短板工程实施方案》,按照目前5%增速,未来体育场馆行业发展速度和市场规模增长依然较大,而随着人工智能技术在各个领域的渗透,打造高标准规划、高品质建设、高品质配套、高效率运营和综合利用“大云物移智”和各类主题APP发展的“智慧场馆”已成为新的发展趋势,中国场馆正向着智慧化方向发展。

羽毛球馆体育馆

儿童乐园方案设计思路

1.1场景区域范围及系统功能要求

场景区域范围:乐园品牌馆的室内智能照明场所,大体上可分为以下几个空间

 照明要求:我们建议各功能区按以下要求进行设计

  • 开关控制:控制照明电气回路开关。
  • 调光控制:通过0-10V调节灯光亮度,可以无实现亮度0%-100%无障碍调节。
  • 本地控制:各功能区域控制面板单独控制或者场景控制。
  • 远程控制:通过网络电脑远程控制。
  • 场景控制:根据控制区域的大小和回路来设置场景。

1.2 设计依据
     《建筑照明设计规范》GB50034-2013
     《建筑工程施工质量验收统一标准》GB50300-2003
     《民用建筑电气设计规范》JGJ16-2008
     《智能建筑设计标准》GB/50314-2006

系统组网

各区域调光系统设计

2.1 接待会客厅

2.1.1 系统配置

控制对象:接待会客厅一照明灯具

功能描述:整个会客厅的照明由系统自动管理,可以根据大厅运行时间调整照明效果。大厅的气氛需要各种灯光共同烘托,因此根据需要可在大厅的前台安装一个十寸的PDA触摸屏(建议使用IPAD),用于控制整个的大厅和公共区域的照明场景和调光效果,在大厅的配电箱根据回路的数量安装调光模块和开关驱动模块。根据各个区域各种功能特点和不同的时间段,可预设多种照明场景;该部分采用场景控制器能储存24种场景模式,工作人员也可进行手动编程,能方便地选择或修改照明场景。如设置,早晨、中午、傍晚等场景模式,通过各个回路不同的排列组合,最终实现在灯具开启数量最优化的同时实现照明环境美化与实用功能的最大化。照明控制系统具有抑制浪涌等保护功能,可延长灯具寿命。

学校面板

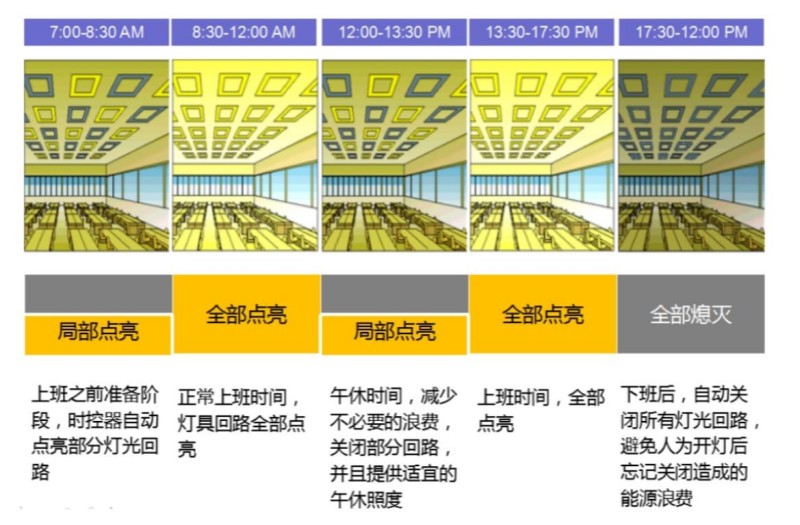

2.1.2 场景定时设置 整个接待会客厅由于有充分的自然光线补充,同时随着时间的不同可以分为:迎宾模式(白天)、迎宾模式(晚上)、休闲模式(白天)、休闲模式(晚上)以及午夜节电模式等等。

2.2 休息区

2.2.1 系统配置

控制对象:休息区照明灯具

功能描述:本区域为接待客户的空间,整体外墙设计使用玻璃结构,可以起到接待,休闲,展示的作用,在照明上也是一个极佳的体现区域。使用调光控制在满足功能需求的基础上建立一个照明的兴趣点,使人记忆深刻。

休息区

1.接待模式;室内筒灯开至80%亮度,室外筒灯开至100%亮度,天花灯带开至80%亮度,立面灯带灯开至100%亮度。

2.品茶模式;室内筒灯开至100%亮度,室外筒灯开至60%亮度,天花灯带开至100%亮度,立面灯带灯开至60%亮度。

3.休闲模式;所有室内外筒灯开至60%亮度,天花灯带开至80%亮度,立面灯带灯开至60%亮度。

4.洽谈模式;室内筒灯开至80%亮度,室外筒灯开至60%亮度,天花灯带开至80%亮度,立面灯带灯开至60%亮度。

5.品茶区展示模式;所有室内外筒灯开至100%亮度,天花灯带开至80%亮度,立面灯带灯开至100%亮度。

6.节电模式;室内筒灯开至50%亮度,其他灯具全关,保证清洁人员有一个方便清洁打扫的光照度,同时又节约了能源;

7.全关键。

2.3企业文化厅

2.3.1 系统配置

控制对象:企业文化厅内灯具

功能描述 企业文化厅作为一个重要的接待场所不同于其他公共区域, 灯光场景的设置既要体现整个空间的功能与需求,同时又要显示空间设计的优雅与别致。因此,根据其内容和进行的状态,精心设计不同的场景模式,最大限度地为人们提供一个舒适、现代、端庄的光环境。以下为企业文化厅常用的其中几个基本场景模式。

2.4 共享办公展示区

2.4.1 系统配置

控制对象:共享办公展示区照明灯具

功能描述:共享办公展示区是一个综合性较强的场所, 有着办公、接待、展示、等多种功能。智能控制系统为多种功能提供了可行办法。在使用方面,管理人员可以通过授权使用者来控制切换场景,达到根据用户的需要,有选择的打开指定的灯光开关及照度组合。同时也可以通过监控软件实行远程控制,进行场景切换或更改,以及对某个照明回路的调光或开关,现场工作人员也可采用开关面板来实行已设置好的场景。

2.5 普通公共照明区

2.5.1 系统配置

控制对象:前室/接待区/通道/电梯厅/卫生间/化妆间

功能描述:此区域灯光照明将不设调光功能,仅对区域进行一般性的照明,根据需要选取较为舒适、优雅、节能的照明灯具连入照明系统。使本项目区域实远程管理。

2.5.2 实现功能

普通公共照明区主要能实现:回路开关,远程控制

控制方式参考:

    1.  本地控制:使用者能够手动直接在本地开关面板上,进行已设置好的场景模式进行操作。

    2.  场景控制:使用者能够通过远程终端电脑上设置好各种不同的场景, 并且可远程切换到不同的场景. 也能够通过一定授权在PDA上设置好的各种不同的场景, 并且只需按一键即可切换到不同的场景。

    3.  调光控制:使用者能够通过远程终端电脑上对设置好的任意回路进行调光,也能够通过一定授权在PDA上对设置好的任意回路进行调光, 并且按照间隔1%的增减模式调节。

    4.  远程控制:通过安装监控软件实现场景快捷调用,场景设置, 远程控制等控制方式。

2.2.4 实现功能

车库照明

休息区实现功能:回路开关,场景设置,调光设置,场景远程控制

照明材料清单配置参考:

开关模块 1.名称:12路开关模块
2.型号:DC-KG1220CP,DC-KG0420CP
3.规格:(1)12路,20A/路
(2)适合各种负载的开关控制
(3)每路均有旁路应急开关
(4)可编程场景控制
(5)喷砂阳极氧化铝合金机壳、DIN导轨安装
景致面板 1.名称:景致面板
2.材质: D-JZTX06
3.规格:
(1)工作电压:DC12V ±15%
(2)按 键 数:6位
(3)开关类型:微音轻触开关
(4)485通讯
(5)LED光圈、键名双显状态指示
(6)镀铬金属边框
(7)金属拉丝面板,常规颜色褐色、香槟金色
(8)可在线预置多路场景控制
(9)86底盒安装 串口网关 1.名称:串口网关
2.规格:DC-WG01C
3.参数:(1)通过串口与电脑连接
(2)双485接口
(3)实时时钟
(4)系统配置信息备份
(5)4通道可编程开关量输入
(6)喷砂阳极氧化铝合金机壳
1.名称:液晶触摸屏
2.规格:DC-CMP3500
3.参数:
(1)3.5英寸TFT LCD真彩显示屏
(2)16个触摸键、7个轻触按键,均可编程 (3)RF遥控功能可选
(4)瓷白色、银色可选

儿童乐园室内照明控制方案,数字娱乐项目照明控制方案,保龄球馆照明控制方案、高尔夫球馆照明控制方案,棒球馆照明控制方案具体可联系。
