城市道路照明是城市基础设施的重要组成部分，也是能耗大户。传统路灯照明采用交流供电方案，每盏LED灯具都需要配备一个独立的AC-DC电源模块，存在故障率高、高空维护工作量大等缺点-。直流集中驱动控制技术正在改变这一局面——将单灯分散的AC-DC驱动电源集中到地面的直流控制柜中，通过集中控制器和单灯调光模块实现对每一盏灯的精细化管理。
一、什么是城市道路照明直流控制柜？
城市道路照明直流控制柜是集电力转换、智能控制、通信管理和保护功能于一体的户外型机电设备，通常安装在路灯配电箱内或灯杆底部。它将输入的交流电（AC380V）转换为稳定的直流电（DC200-400V），通过直流母线以正负两线制向沿线LED路灯供电。
2026年2月1日，GB/T 31832-2025《LED城市道路照明应用技术要求》正式实施，首次将直流供电灯具纳入国家标准，新增了直流供电灯具的分类与性能要求，适配分布式光伏、智慧微电网等新兴应用场景。
二、系统构成：集中控制器+单灯调光模块

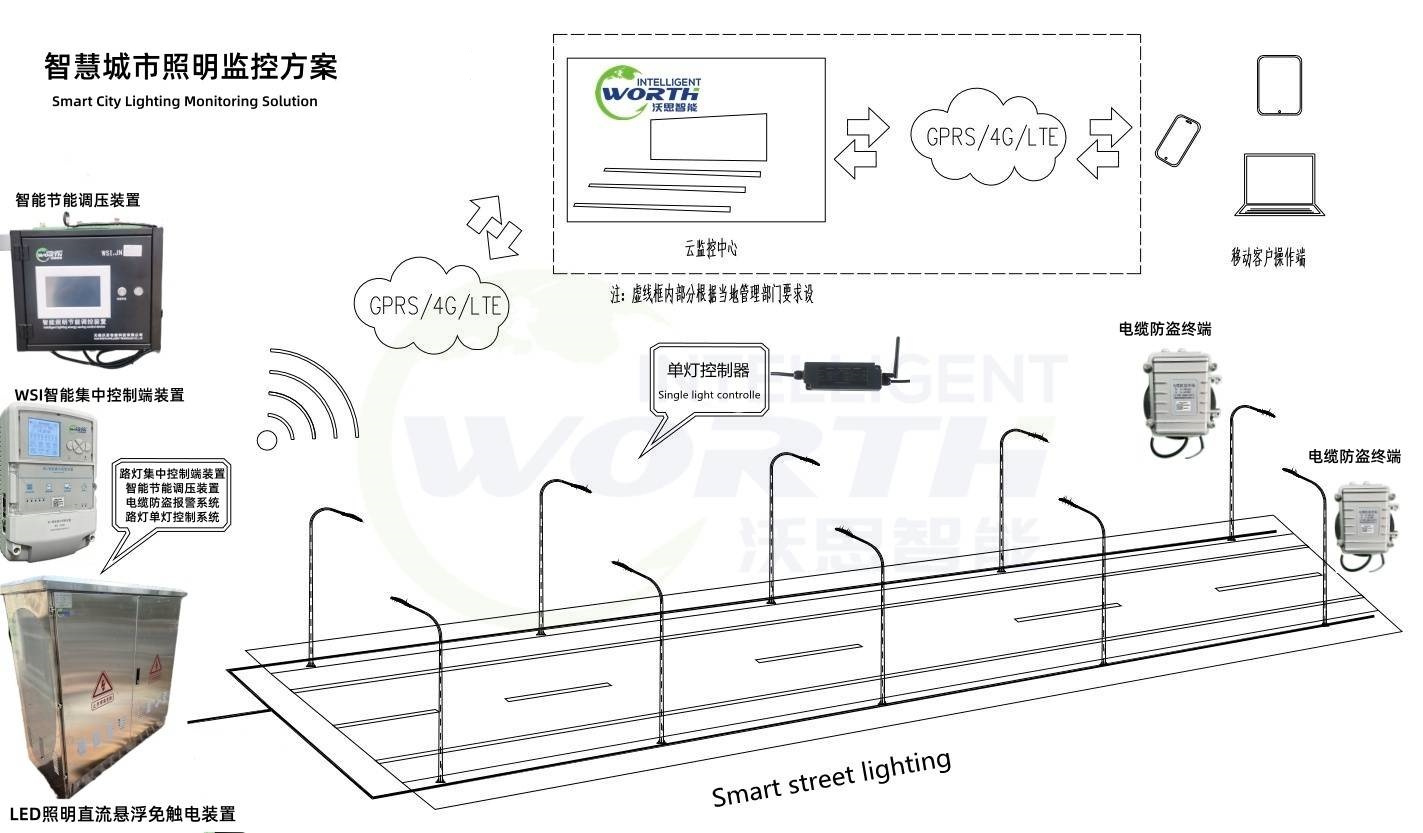

城市道路照明直流控制系统采用“集中管理、分散控制”的架构，主要由以下两部分构成：
1. 集中控制器
安装于直流控制柜内，是整个系统的“大脑”。主要功能包括：
遥控：接收监控中心群控、分组命令统一开/关灯，也可实现单点遥控。
遥测：将实时所测线路绝缘电阻、电压、电流、漏电流、功率、用电量等参数上报监控中心，最多可检测30个交流量。
遥信：上报开关状态和故障信息并进行状态显示，遇故障时可主动报警。报警类型涵盖线路绝缘电阻、电压/电流超限、漏电、异常开灯、异常关灯、开关跳闸/保险熔断、供电停电、电压缺相、通信失败、电缆失盗、箱门打开等-。
自控：当无线通信失败时，监控终端按精密时钟独立运行，按内存的经纬度计算开关灯时间，自动控制，确保实现分组、分群、分时段正常开/关灯和调光控制。
自动保护：包括防震保护、过载保护、短时灭灯保护、漏电保护等功能。配备UPS不间断电源，停电时系统终端仍能继续工作8小时，并可发出供电停电报警。
现场人机交互：自带中文液晶触摸显示器，方便现场工人调校和维护。
集中控制器同时具备RS-485接口，方便实现自动抄表功能。
2. 单灯调光模块
安装于每盏路灯灯杆底部，采用防尘、防水设计（防护等级IP67），可根据灯杆尺寸采用永磁吸附灯杆内壁或内壁悬挂固定。
单灯调光模块可以实时在线监控每一盏灯的工作状态，实现单灯控制指令和数据传输。主要功能包括：
- 支持间隔亮灯、一侧亮灯、隔几亮几、单数亮灯、双数亮灯、主道亮灯、辅道亮灯等方案控制以及单点控制
- 无极调光，可根据时间、人车流量自动调节亮度
- 具备异常开灯、异常关灯、供电缺相、电流/电压超限、灯具故障等故障报警功能
- 常闭触点设计，自身故障不影响受控路灯的正常亮灯和关闭
单灯调光模块通过4G Cat.1通信方式与集中控制器通信，可无条件接入当地城市照明管理机构现有的城市照明无线监控系统。
三、核心技术参数
| 参数项 | 技术指标 |
|---|---|
| 工作电压 | DC200-400V |
| 计量精度 | 有功1级 |
| 时钟精度 | 24h时钟误差≤1s |
| 环境温度 | -40～+70℃ |
| 相对湿度 | 95%RH以下（+25℃） |
| 大气压力 | 86～106kPa |
| 防护等级 | IP67 |
| 功耗 | 静态2VA |
| 平均故障间隔时间（MTBF） | ≥3万小时 |
浙江巨川电气直流控制柜支持GPRS、485、CAN等多种工业现场总线网络接口，采用集中直流供电+分布式支路管控架构，搭配DCU主控单元实现全回路“遥信、遥测、遥控、遥调”四遥智能化管理，支持本地触控操作、云端平台、手机APP多端管控。
五、常见问题
Q1：城市道路照明直流控制柜与传统交流控制柜有什么区别？
传统交流控制柜每盏灯需独立的AC-DC驱动电源，故障点多、维护成本高。直流控制柜将AC-DC转换集中到地面柜体，仅需正负两根线输出，单灯调光模块通过4G Cat.1通信实现精细化管理，大幅减少故障点和维护工作量。
Q2：单灯调光模块如何实现“一侧亮灯、隔几亮几”等功能？
通过4G Cat.1通信接收集中控制器的指令，可灵活配置单数亮灯、双数亮灯、主道亮灯、辅道亮灯等多种方案，方便白天维修路灯或根据不同时段需求调整照明策略。
Q3：直流控制柜必须兼容当地现有平台吗？
是的。单灯调光模块必须无条件兼容当地城市照明管理机构现有的城市照明无线监控系统，否则无法接入统一管理平台。
Q4：直流控制柜的防护等级为什么要求IP67？
路灯控制柜安装在户外灯杆底部，需防尘、防水、耐高低温。IP67防护等级可完全防止粉尘侵入，并可在短时浸水环境中正常工作。
Q5：集中控制器断网后还能控制路灯吗？
能。当无线通信失败时，监控终端按精密时钟独立运行，按内存的经纬度计算开关灯时间，自动控制，确保实现分组、分群、分时段正常开/关灯和调光控制。
Q6：单灯调光模块自身故障会影响其他路灯吗？
不会。单灯调光模块采用常闭触点设计，自身故障不影响受控路灯的正常亮灯和关闭，也不影响其它单灯调光模块和集中控制器的正常工作。
Q7：直流控制柜能接入智慧城市管理平台吗？
能。直流控制柜支持GPRS、485、CAN等多种工业现场总线网络接口，可无缝接入智慧城市管理平台，实现集中统一管理。
