余压监控系统

系统介绍  System Introduction

    消防应急疏散余压监控系统又命名为压差监控系统,由浙江巨川电气科技有限公司开发设计,为了确保疏散通道的余压在火灾发生时能够处于有效的受控状态,既能阻止烟气的扩散,又能使逃生者比较轻松打开防火门逃生,保护人员安全疏散,沃思智能严格按照国家标准GB1251-2017《建筑设计防火规范》和《建筑防排烟系统技术规范》,研发J-BUS余压监控系统。该系统是集工业计算机技术、通讯、抗电磁干扰、数字传感技术及工业现场总线控制技术于一体的智能化系统,可以对疏散通道余压的工作状态进行24小时实时自动巡检,对处于非正常状态的余压给出报警提示。在发生火情时,该系统可以自动调控机械加压送风系统的送风量,也可在消控中心对其进行远程控制。采用高精度美国进口数字传感器芯片(精 度:±1.0%F.S),人机友好界面,操作简单,强大的兼容性,完美对接第三方系统平台。

系统特点  System features

1. 高标准:按照国家标准研发设计

2.高精度:美国进口数字传感器芯片

3.多接口:风阀执行器2种接口:开关量,模拟量,区别市场大部分产品只有1个接口

4. 更方便:无线遥控设置余压传感器地址码

5. 多点位:主机可带1040点位

6.兼容性强:完美对接第三方平台

7.收款利器:内置收款程序,让项目收款不再是问题

系统的必要性 Need for systems

机械加压送风系统中为什么要设计旁通阀控制加压送风的正压值?火灾发生后,又能起到什么作用呢?

众所周知,发生火灾时,绝大多数人员死亡不是因为火,而是有毒烟气,随着可燃物的燃烧产生的大量高温烟气,烟气中含有大量未完全燃烧的有毒、有害物质、通过人的呼吸道吸入体内,对人员的生命安全造成严重威胁。

为了有效抑制火势蔓延、阻止烟气扩散。正压送风系统的送风口出风可使楼梯间及消防前室形成正压,阻挡有害烟气进入人的疏散通道。但是当正压送风系统送风量及送风时间不可控时,正常的逃生路线有可能因为前室正压过大,防火门无法开启而造成的严重后果。鉴于上述考虑,公安部四川消防科学研究所结合国际经验提出余压值的数据。J-BUS余压监控系统可以通过监控前室余压值,而控制旁通阀的开闭,将机械加压送风系统的余压值有效控制在国标要求的合理范围内—-防烟楼梯间40-50Pa,前室、合用前室、消防电梯间前室、封闭避难层(间)为25-30Pa。这样既阻止了有害烟气的进入,也确保了防火门在需要人员疏散时可以正常开闭。

国家标准  National standards

中华人民共和国国家标准 GB50016-2014《建筑设计防火规范》

中华人民共和国国家标准 GB50045-95《高层民用建筑设计防火规范》

中华人民共和国行业标准 JGJ-16-2008《民用建筑电气设计规范》

中华人民共和国国家标准 GB1251-2017《建筑防烟排烟系统技术规范》

配电箱系统图  Distribution box system diagram

系统结构图    System structure diagram

图例材料表  List of legend materials

设计说明 Design description

1.根据中华人民共和国国家标准在GB51251-2017《建筑防烟排烟系统技术规范》 GB50016-2014《建筑设计防火规范》的规定,设置疏散通道余压监控系统。

2.对于前室、合用前室,由于余压控制区域为多个上下不贯通的空间(每层前室),需要在每层前室设WSI余压传感器,余压传感器的探测点一侧于前室,另一侧设于走道,余压设定值为25-30Pa,当系统控制区域超压时,WSI余压传感器发出报警信息,余压控制器联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀,以保证前室正压设定值。

3.对于楼梯间,由于余压控制区域为一个空间且上下贯通,WSI余压传感器仅在整个建筑楼梯间高度1/3处安装一只,余压传感器探测点一侧设于楼梯间,另一侧设于走道,余压设定值为40-50Pa,当系统控制区域内超压时,WSI余压传感器发出报警信息,余压控制器联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀,以保证前室正压设定值。

4.WSI余压控制器接到超压报警后,应以PID控制方式控制泄压阀执行器来连续调节电动泄压阀的开启角度进行泄压,调节余压在安全范围内;WSI-YZ余压控制器应能显示与其连接的WSI余压传感器监测区域的余压,超过规范规定值时,应能报警。

5.WSI余压控制器自带总线隔离器,并采用35mm导轨式安装,由配电箱(柜)成套厂家安装于正压送风机控制配电箱(柜)内。

6.WSI余压传感器与WSI余压控制器之间使用J-BUS功率通信二总线,J-BUS通信总线(自带DC24V电源);RVS-2*1.5mm-SC15.

7.系统的施工按照批准的工程设计文件和施工技术方案进行,不得随意变更。如确需变更设计时,应由设计单位负责更改并经审图机构审核批准。

系统安装示意图  System installation schematic  (有原图,上面的文字需要修改)

余压传感器立面安装示意图  Installation of Surplus Pressure Sensor Facade

1.墙壁86暗盒预留内径不小于15mm的镀锌钢管,走气管及导线(气管8*5.5mm及2*1.5mm的屏蔽),接好线及气管。把余压探测器安装好即可。

2.安装位置:在距离吊顶20-30cm左右的位置安装,以美观方便施工为原则。

泄压阀执行器安装示意图 Installation of relief valve actuator

产品组成  Product composition

余压控制器  Residual pressure controller

参数  Parameters

1工作电源:220V,功耗 < 48W

2环境条件:环境温度:0℃~+40℃,存储温度:-40℃~+75℃,相对湿度:5%~95%,无凝露

3.报警设定值:25Pa~100pa,步长1Pa连续可调,动作误差<±5%

4.工作方式:220V

5.外形尺寸:160*95*56mm

6.安装方式:标准35mm导轨安装

7.泄压阀接口:开关量,模拟量两种接口,可以持续调节泄压阀的开启角度

功能特点 Functional characteristics

1.具备地址编码功能,读取监控余压传感器状态,联动控制泄压调节阀。

2.可带32台余压传感器。

3.可查询本回路所有余压传感器数据、工作状态等信息;

4. 同时带开关量,模拟量两种泄压阀接口,可以持续调节泄压阀的开启角度

接线图 Wiring

安装与调试  Installation and commissioning

安装 Installation

1 控制器采用导轨安装方式。

2将控制器从包装箱内取出,进行外观检查,看看控制器内的禁固件是否有松动现象,各接插件的连接是否可靠。附件是否完整。

3按照说明书要求进行安装、接线,检查接线正确无误后,方可通电工作。

4检测安装、接线无误后传感器通电,LED运行指示灯常亮,液晶显示正常界面。

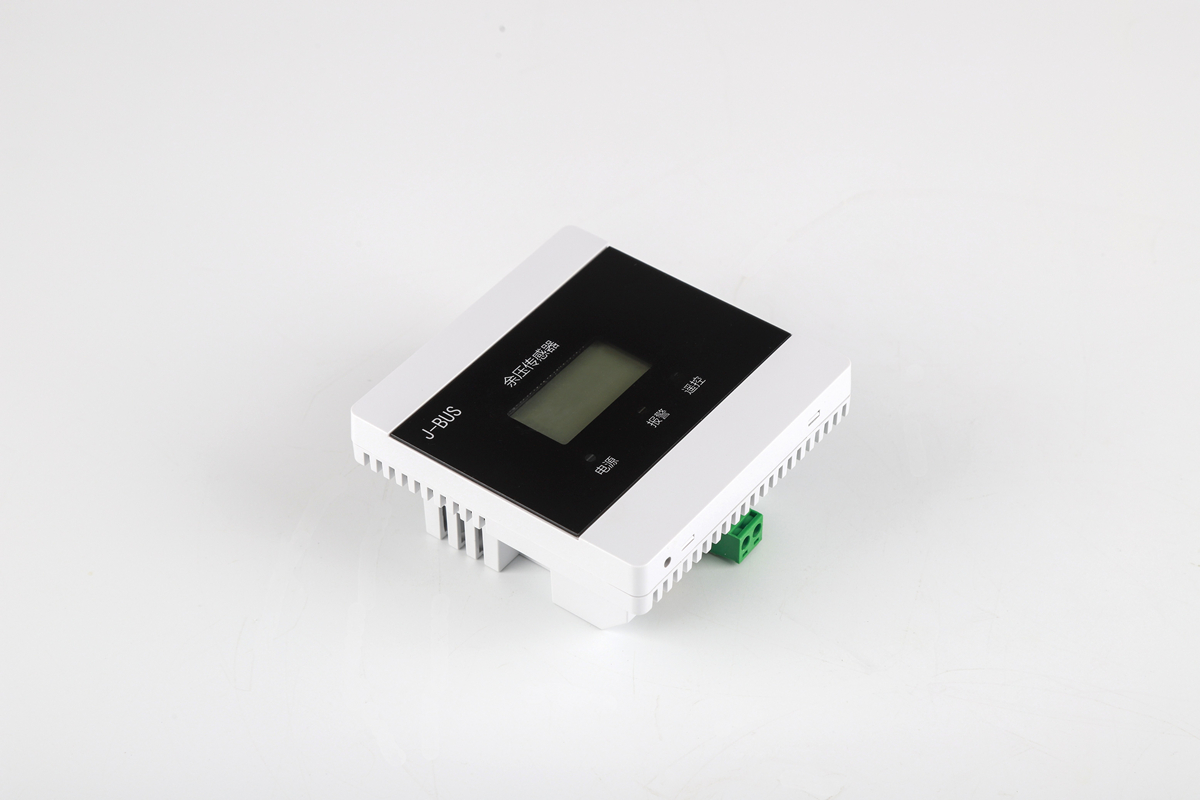

余压传感器 Residual pressure sensor

余压传感器

参数  Parameters

1.测量范围: 0~250 pa

2.精 度:±1.0%F.S

3.工作电源:24Vdc±2.4V,功耗 < 0.2W

4.环境条件:使用温度:-10~60℃

5.存储温度:-20℃~85℃,相对湿度:5%~95%,无凝露

6.报警设定值:25Pa~100pa,步长1Pa连续可调,动作误差<±5%

7.工作方式:DC24v二总线供电加通信

8.测量介质:空气和非腐蚀性气体

9.防护等级:IP30

10.外形尺寸:86mm*86mm*15mm

11.显    示: LCD液晶屏

功能特点 Functional characteristics

1.采用美国进口长寿面、高精度、小量程(-100pa-100pa)数字传感器芯片,具有温度补偿合理、线性度高等特点。

2.通过无线遥控设置余压传感器地址码,简便快捷;地址码可查询显示,调试维护更方便。

接线图 Wiring

安装与调试  Installation and commissioning

1 传感器采用暗装安装方式。

2将传感器从包装箱内取出,进行外观检查,看看传感器内的禁固件是否有松动现象,各接插件的连接是否可靠,附件是否完整。

3按照说明书要求进行安装、接线,检查接线正确无误后,方可通电工作。

4 检测安装、接线无误后传感器通电,LED运行指示灯常亮,液晶显示正常界面。

5. 无线遥控器操作,设置地址码.

余压监控器(主机)   Residual pressure monitor (mainframe)

余压监控主机

参数  Parameters

工作电源:AC220V,功耗 < 2VA

环境条件:环境温度:0℃~+40℃

存储温度:-40℃~+75℃

相对湿度:5%~95%,无凝露

报警声音:探测器前方1m处,大于70dB,小于115dB

防护等级:IP30

工作方式:独立式

外形尺寸:400mm*350mm*125mm

显    示:7寸人机交互触摸屏

点    位: 256个余压控制器,1040个余压传感器

注意事项 Notes

报警发生时,可先做“消音”处理,根据显示屏的内容,判断故障类型,再对压差进行隐患排除,隐患排除以后进行复位操作,使恢复正常工作状态。

每次故障处理后,应对发生故障的时间、类型及处理方式等内容进行记录,以便日后可查询(本余压监控系统可以自动记录)。

未经本公司同意,任何人员不得拆开余压监控系统进行维修。

余压监控系统应在其主要技术特性下工作,监控设备属于精密仪器仪表类,应避免冲击、碰撞,严禁雨水淋湿。

使用和操作  Use and operation

余压监控系统投运后为长期连续工作,运行中可根据需要随时检查各种运行数据。

1 消音

按“消音”键用以消除报警声响。

2 复位

按“复位”键可使监控设备恢复常态,但在开关转换失败报警后,故障尚未消除时按“复位”键无效。

3 自检

按“自检”键,可对监控设备内部电路的电气完好性进行检查。此时监控设备面板上所有指示灯应点亮,同时蜂鸣器发出响声。
