随着智慧市政照明建设的不断推进，安全可靠、节能高效、智能运维已成为道路照明工程的核心诉求。本工程以核心产品——路灯直流配电装置为核心支撑，构建悬浮式直流配电系统，整合智能路灯控制、安全防护、节能供电及规范敷设等全链条设计，形成一体化技术方案。该路灯直流配电装置作为系统核心执行单元，不仅严格契合现行行业标准与规范，更凭借独特的悬浮式设计、冗余供电架构及全工况智能管控能力，成为保障照明系统安全稳定运行、提升能效、简化运维的关键，为市政道路照明工程提供专业、可靠的核心设备支撑。
一、设计依据：合规性与专业性支撑
1、《城市道路照明设计标准》CJJ45-2015
2、《低压配电设计规范》GB50054-2011
3、《供配电系统设计规范》GB50052-2009
4、《建筑物防雷设计规范》GB50057-2010
5、《电力工程电缆设计标准》GB 50217-2018
6、《20kV及以下变电所设计规范》GB50053-2013
7、《城市电力规划规范》GB/T 50293-2014
8、《道路与街路照明灯具性能要求》GB T 24827-2015
9、《LED路灯》CJ/T 420-2013
10、《直流照明系统技术规程》 T/CECS705-2020。
二、系统核心架构：悬浮式直流配电设计

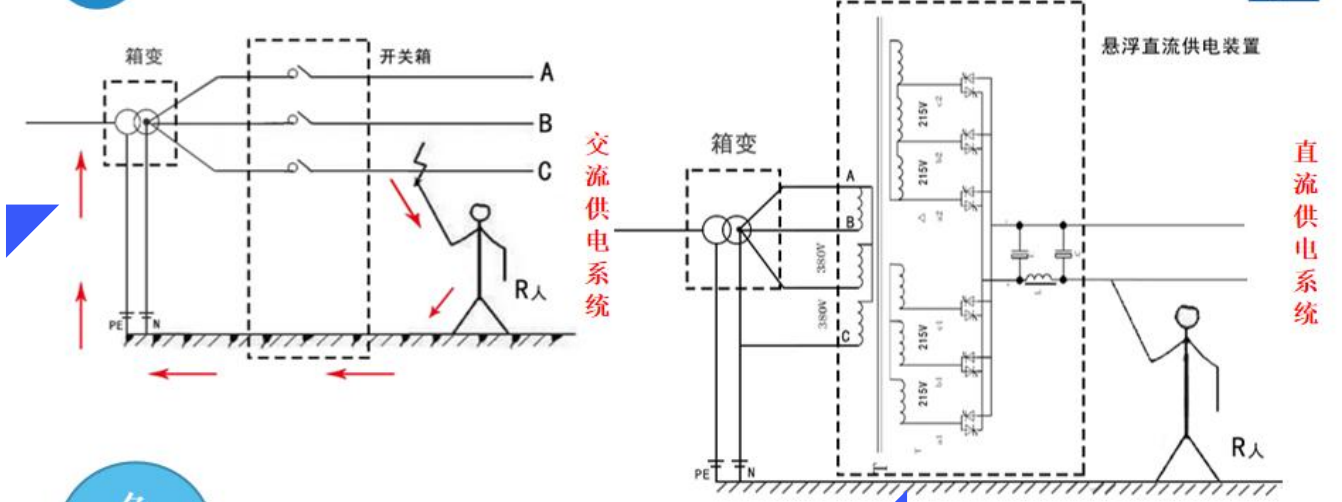

本工程核心产品——路灯直流配电装置采用悬浮不接地设计，具备优异的绝缘安全性与电磁兼容性，是保障直流照明系统稳定运行的核心基础。该装置核心配置凸显专业优势：
1、内置三相工频多脉冲隔离变压器，可实现设备一次电路与二次电路的可靠电磁隔离，有效规避电网干扰，保障供电稳定性；
2、搭载两组等功率多脉冲整流组件，特殊工况下可单独输出，两组组件互为备份形成冗余设计，大幅提升系统容错能力，降低设备停机风险；
3、输出电压可在直流200伏至300伏之间精准可调并稳压输出，支持手控+天文时控+远程四遥控制（遥控、遥测、遥调、遥信）一体化调控模式，适配不同照明场景的灵活管控需求。
路灯直流配电装置集成全工况监测与智能运维核心功能，全面覆盖照明系统运维需求：可远程实时监测路灯线路电压、电流、功率、亮灯率、电缆绝缘电阻和漏电状况，支持遥控、经纬钟控和手动控制开关灯及单灯精准控制，具备故障自动检测、多种继电保护和电缆防盗报警等功能，同时可远程读取各项电气参数并自动生成报表，实现运维数字化管理。为强化安全防护，装置专属配置绝缘检测模块，在开灯或关灯状态下均可实时监测输出回路与地之间的绝缘电阻和漏电电流，支持自定义设置报警值和保护值，触发阈值后自动完成报警与输出切断动作；每回路输出开关组件标配重合闸保护功能，装置还集成过欠压、过热、过载、水浸和缺相等全方位保护机制，确保全天候稳定运行。此外，装置配套出线电缆标识方案，每条出线电缆悬挂刻蚀法标注的不锈钢标牌，清晰表明电缆走向，为运维追溯提供便利，进一步凸显产品的人性化设计。
三、路灯控制及功能配置：精准调控与安全防护
1）控制功能适配：路灯直流配电装置的控制模块支持手控、天文时控、远程四遥控制（遥控、遥测、遥调、遥信），可直接与路灯管理部门的控制中心系统兼容，实现管控一体化，充分发挥装置的智能调控核心价值。
2）安全防护适配：为最大化发挥路灯直流配电装置的安全保障能力，本工程配套配置电缆防盗功能，装置与路灯四遥控制系统、电缆防盗系统及防漏电监控系统深度兼容，且需与工程同步竣工并投入使用；路灯直流配电装置及配套的电缆防盗监控终端、防漏电监控终端均集成安装在一台304不锈钢落地式路灯控制箱内，控制箱防护等级不低于IP54（即具备防尘与全方位防飞溅水防护能力，可有效抵御道路扬尘与雨天飞溅水侵入，保障核心装置在户外复杂环境下可靠运行）。
3）节能适配要求：与路灯直流配电装置配套的LED供电模块，其性能指标需符合国家有关效能标准规定的节能评价值要求，确保与装置协同实现全链路节能。
4）光源适配设计：本工程采用LED光源与路灯直流配电装置协同工作，实现节能目标。其中LED灯具功率因数大于等于0.95，可降低无功损耗，搭配直流配电装置减少交直流转换损耗的核心优势，形成全链路节能闭环，综合能效提升显著，充分彰显装置的节能价值。
四、线路敷设规范：安全可靠与运维便捷
1）采用直流供电的道路照明回路，灯具接线严格按正、负极对应接线。照明直流供电干线采用YJV-0.6/1kV-2x25mm²铜芯电缆，预埋套管采用PE管，埋深H>0.7米；管道穿越行道时穿热镀锌钢管DN80，埋深H>0.7米，并在两端设电缆工作井，保障干线供电安全与抗碾压能力。
2）接灯线采用耐压大于500V的RVV—3×2.5mm²三芯软电线，与灯具连接处需设熔断器保护，该熔断器由灯具厂家配套提供。
3）灯杆内电缆预留至灯杆门上端位置，方便检修电缆接头，降低运维难度。
4）本项目周边管线较多，当遇到与其他管线有冲突时，最小距离应符合《110kV及以下电缆敷设》的要求，确保管线布局合规与运行安全。
