本文面向电气设计师、系统集成工程师与项目决策者，系统介绍直流照明控制系统与直流照明控制柜的系统架构、硬件组成、核心技术参数与应用场景，为直流照明项目选型提供参考。
一、行业背景：直流照明进入规模化应用阶段
2026年，直流照明与光储直柔技术正加速从“概念示范”走向“规模化应用”。
政策驱动密集出台。 2026年1月，《上海市建筑光储直柔系统技术导则》正式印发；6月，深圳市住建局启动2026年度“光储直柔”建筑试点项目申报；安徽省地方标准《建筑光储直柔电气系统设计标准》于2026年3月正式实施；国家标准化指导性技术文件《光储直柔系统规划设计通则》于2026年5月立项。从地方到国家层面，光储直柔与直流照明的标准体系正在加速构建。
技术路径验证充分。 2026年2月1日，GB/T 31832-2025《LED城市道路照明应用技术要求》正式实施。某大型商业办公“零碳建筑”项目全楼采用直流照明灯具。贵州紫望高速公路全线隧道照明采用直流集中控制柜与无级调光技术，实现节能率62.7%。南宁吴圩国际机场T2航站楼直流集中驱动智慧照明节能改造项目，综合节能率达80%以上。安盘高速隧道项目采用直流400V供电，电能传输损耗减少超75%，整体能耗较传统交流照明降低超40%。直流照明正在从单点示范走向全场景覆盖。
直流照明控制柜作为系统的核心供电枢纽，承担着将AC380V交流电高效转换为稳定直流母线电压的关键职能。
二、系统概述：一体化分布式低压直流智慧照明管控平台
直流照明控制系统是一套一体化分布式低压直流智慧照明管控平台，完整集成交流整流、直流配电、绝缘监测、智能调控、物联网远程运维五大核心功能。
系统采用 “集中供电+分布式支路管控” 架构，将380V交流电统一整流为安全低压直流母线，搭配DCU主控单元实现全回路 “遥信、遥测、遥控、遥调”四遥智能化管理。系统支持本地触控操作、云端平台、手机APP多端管控，兼顾运行安全、节能降耗、远程运维、物联网拓展四大核心需求。
所有设备全面遵循直流配电、电力直流电源、低压成套设备等国家及行业标准，适配市政道路、隧道、轨道交通、地下车库、机场、工厂、写字楼、绿色建筑等全场景室内外LED直流照明项目。
三、核心设备：A系列直流照明控制柜
3.1 柜体基础参数
A系列直流照明控制柜（智能直流柜）是系统的供电与控制中枢。标准尺寸可定制，可选冷轧钢或304不锈钢材质，户外款防护等级IP54。柜体分为室内N柜、户外U柜两种类型。
3.2 型号编码规则
编码格式为：输入类型+直流输出电压+单模块功率+模块数量-输出回路数+柜体类型。
示例：A22020K3-18U——交流输入、220V直流输出、单模块20KW、3台整流模块、18路照明输出、户外柜体。
电压规格覆盖DC48V/240V/375V/400V/750V，单柜最大搭载多台整流模块。
3.3 柜内功能单元模块化集成
A系列直流照明控制柜内部功能单元采用模块化集成设计，包含以下核心单元：
| 功能单元 | 功能描述 |
|---|---|
| 交直流配电单元 | 三相交流输入、多路独立直流输出回路 |
| 整流模块 | 冗余设计、支持热插拔，整机效率≥94% |
| 防雷单元 | 交流侧、直流侧双级防雷 |
| 检测单元 | 电压、电流、柜温、漏电流实时采集 |
| 绝缘监察单元 | 母线+支路对地绝缘电阻持续监测 |
| DCU主控单元 | 7寸/10.2寸嵌入式触摸屏，搭载系统监控程序 |
| 通讯单元 | RS232、RS485、LAN、4G/5G多通讯接口，标准Modbus协议 |
| 可选拓展模块 | 单灯控制模块、物联网采集模块 |
3.4 配套终端设备
系统配套终端设备包括：直流固态继电器、直流去电源化LED灯具、调光器、人体/照度传感器、云端监控后台、移动端APP。
四、核心技术参数
4.1 输入与输出规格
| 参数类别 | 技术指标 |
|---|---|
| 输入电压 | AC380V（-20%～+20%）/三相五线制 |
| 额定频率 | 50Hz |
| 建议输出直流电压 | DC260V（200V-280V可调） |
| 最大输出功率 | 20KW / 30KW（可选） |
| 额定输出直流电流 | 80A |
| 输出回路数 | 2路、4路、6路三种规格可选 |
| 输入功率因数 | ≥0.9 |
| 稳压精度 | ≤±1% |
4.2 保护参数
| 保护类型 | 动作阈值 | 动作对象 |
|---|---|---|
| 输出欠压保护 | <200V | 主交流分闸 |
| 输出过压保护 | >300V | 主交流/分路分闸 |
| 过温保护 | 散热器≥85℃ / 变压器≥105℃ | 智能温控风扇启动 |
| 直流绝缘电阻（漏电流）报警 | ≤30000K | 主交流分闸 |
| 浸水检测 | NO正常 / NC报警 | 主交流分闸 |
4.3 环境与通信
| 参数类别 | 技术指标 |
|---|---|
| 冷却方式 | 智能温控散热风扇（2个） |
| 工作温度 | -20℃~+65℃ |
| 储存温度 | -40℃~+85℃ |
| 相对湿度 | 10%～90% RH |
| 海拔高度 | <2000m |
| 触摸屏尺寸 | 154×87mm |
| 触摸屏分辨率 | 800×480 |
| 通讯接口 | RS-485×1（标准Modbus协议） |
4.4 出厂数据设置
| 序号 | 设备ID | 数据名称 | 范围 | 出厂设定阈值 | 动作对象 | 备注 |
|---|---|---|---|---|---|---|
| 1 | 4 | 温度检测 | -20℃~120℃ | ≥30℃ | 5108-6合闸 | 风机排风 |
| 2 | 5 | 交流电压电流检测 | UA UB UC Ia Ib Ic | UA/UB/UC≥220V / Ia/Ib/Ic≥40A | 5108-1分闸 | 主交流分闸 |
| 3 | 7 | 直流绝缘电阻（漏电流） | NC+ NC- 0-65535K | ≤30000K | 5108-1分闸 | 主交流分闸 |
| 4 | 9 | 直流电压/电流 | 0-500V / 0-80A | ≥300VDC / ≥500VDC | 5108-1/2/3/4/5分闸 | 主交流/分路分闸 |
| 5 | 2 | 调压控制 | 0-100% | 44%（约300VDC） | — | 输出直流电压调节 |
| 6 | 1 | 浸水检测 | NO/NC | NC报警→5108-1动作 | 5108-1分闸 | 主交流分闸 |
五、工作原理与系统架构
5.1 三层完整拓扑
直流照明控制系统采用 “三层分布式架构” ：
- 底层（感知执行层） ：LED灯具、各类传感器（照度、温湿度、水浸等）。灯具端仅保留DC-DC恒流驱动单元
- 中间层（控制转换层） ：直流中控照明箱。实现AC-DC转换、恒流驱动与数据采集
- 上层（平台管理层） ：智能监控平台，实现数据处理与远程管控
5.2 工作原理
第一步：集中交直流转换。 系统通过直流中控照明箱内的集中整流模块，将输入的AC380V三相五线制交流电转换为稳定的直流电。
第二步：直流配电与传输。 转换后的直流电通过直流母线，以正负两线制沿线路敷设至各灯具。直流传输消除了交流线路的集肤效应和无功损耗。
第三步：灯端恒流驱动。 每盏LED灯具配备一个DC-DC恒流驱动模块，将直流母线电压转换为LED灯珠所需的恒定电流。
第四步：智能监控与通信。 控制系统支持遥控、遥测、遥信、遥调四遥功能。直流柜配备独立操作系统，脱离监控中心仍可独立执行预设的各种定时开关灯任务。电源模块支持“上电即启动”模式，控制系统故障时不影响直流供电。
5.3 柔性调控：光储直柔场景下的智能减载
在光储直柔架构下，直流照明控制柜还承担电压检测与柔性调控功能。
柔性调控的工作原理： 当光伏发电不足或储能放电受限导致直流母线电压下降时，系统并非直接切断照明，而是以人眼无法察觉的微小步长逐级降低灯光亮度。系统首先判定直流母线发生非故障类功率缺额扰动，对当前的环境亮度信息进行视觉感知约束处理，获取视觉无感知电流调节步长。根据该步长，控制驱动电路对照明负载的驱动参数执行离散化步进调节。
通过这种“视觉无感知”的调节方式，系统在保障照明体验的前提下完成柔性减载，显著降低无效的稳压能耗，兼顾稳电压和低能耗。
六、主流技术路线对比
当前市场上直流照明系统主要有以下几种技术路线，各有不同的适用场景和优劣势。
| 技术路线 | 架构特点 | 适用场景 | 优势 | 局限 |
|---|---|---|---|---|
| 集中式直流（主流方案） | 全部整流模块集中在直流照明控制柜，统一输出直流母线 | 隧道、管廊、大型车库、园区、道路照明 | 驱动集中、运维方便、支持冗余、效率高 | 控制柜体积大，母线布线要求高 |
| 分布式直流 | 多个小型直流电源就近分区供电 | 大型写字楼多层分散照明 | 布线灵活，分区独立 | 电源点位多，维护点分散，效率较低 |
| 交流侧集中调光 | 交流配电箱+调光模块，灯具端仍保留AC-DC驱动 | 中小型改造项目、预算有限的场景 | 初期投入低，可沿用现有交流线路 | 灯具端仍有电源故障点，调光精度有限 |
A系列直流照明控制柜正属于集中式直流方案——所有整流模块集中在柜内统一完成AC-DC转换，通过直流母线向各照明支路供电，灯具端去电源化，实现“集中转换、分散驱动、统一管控”的完整架构。

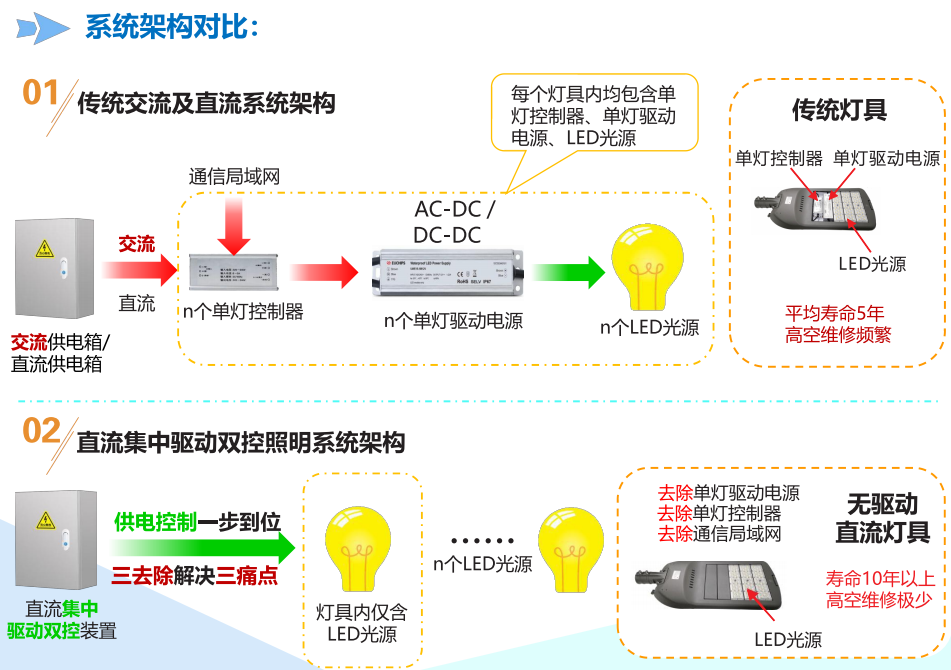

七、直流照明 vs 传统交流照明：核心差异与适用判断
核心区别在于“集中驱动 vs 分散驱动”的供电架构差异。
传统交流照明采用“一灯一电源”的分散供电模式。每盏LED灯具内部都需配备一个独立的AC-DC驱动电源，将交流电转换为直流电供LED使用。这个驱动电源是故障高发区——据统计，约有52%的灯具故障源于电源问题。传统路灯照明中，每盏LED灯具都需要配备独立的AC-DC电源模块，导致灯具控制电路复杂、元器件多、故障率高。
直流照明系统采用“集中转换、分散驱动、统一管控”的架构——将所有AC/DC转换功能从灯具中“剥离”出来，集中到直流柜中统一完成，灯具端仅保留DC-DC恒流驱动单元。
| 对比维度 | 直流照明系统（集中驱动） | 传统交流照明系统（分散驱动） |
|---|---|---|
| 供电方式 | 直流柜集中整流，输出稳定直流电 | 直接输入交流电，每灯自带AC-DC驱动 |
| 灯具结构 | “去电源化”，无需内置驱动电源 | 每盏灯内置独立的AC-DC驱动电源 |
| 安全性 | 直流电无过零频率，触电风险低 | 存在漏电、触电风险，尤其雨天环境 |
| 能源效率 | 转换效率≥94%，系统效率可提升3%-6% | AC-DC转换存在15%-30%的电力损耗 |
| 电能质量 | 功率因数高（>0.93），无谐波污染 | 存在谐波污染问题 |
| 调光性能 | 支持无级调光，无频闪，调光精准顺滑 | 调光可能存在闪烁问题 |
| 线缆用量 | 正负两芯，可节约铜材用量超过40% | 三相五线，线缆用量大 |
| 灯具寿命 | 直流LED灯具寿命长达10年，是传统LED灯的2倍以上 | 传统LED灯寿命约3-5年 |
八、应用场景与选型建议
8.1 应用场景
| 应用场景 | 典型需求 | 推荐配置 |
|---|---|---|
| 市政道路/路灯 | 户外防护、远程调光、经纬时控 | 户外U柜、IP54、4G通信 |
| 隧道照明 | 跟随式调光、车流量联动、高可靠性 | 双路冗余整流、绝缘监察 |
| 轨道交通 | 长时间运行、集中管控、故障快速定位 | 冗余设计、远程运维平台 |
| 地下车库 | 人体/照度感应、分区控制、节能运行 | 传感器联动、分时调光策略 |
| 机场/航站楼 | 大空间集中供电、无级调光、高显指 | 大功率整流模块、0-100%调光 |
| 工厂/写字楼 | 光储直柔接入、楼宇自控对接 | Modbus协议、直流母线接入 |
| 绿色建筑/零碳建筑 | 光伏直流直供、储能调度、柔性负载 | 光储直柔架构、DC48V安全电压 |
8.2 选型六步法
第一步：确定输出回路数。 A系列提供2路、4路、6路三种规格。小型项目（1-2个照明分区）选2路；中型项目（3-4个分区）选4路；大型项目（5-6个分区）选6路。如需更多回路，可多台并柜使用。
第二步：确定直流工作电压。 建议输出DC260V（200V-280V可调）。室内人员可触及场景选DC48V；长距离户外、隧道、道路选DC240V/DC400V。
第三步：选择系统架构。 绝大多数工程优先选集中式直流。隧道、管廊、大型园区选集中式；大型写字楼多层分散照明可考虑分布式。
第四步：计算总功率与冗余。 根据照明负载总功率确定整流模块规格（20KW/30KW可选）。隧道、管廊等重要场所建议采用冗余设计。
第五步：确定柜体类型与防护等级。 室内项目选N柜，户外项目选U柜（IP54）。
第六步：确认直流灯具匹配。 不能用普通交流LED灯，必须选用专用直流灯具——灯具内部去掉AC-DC电源，仅保留DC-DC恒流驱动。
8.3 选型计算示例
以某隧道照明项目为例：
- 项目规模：500盏100W直流LED灯具
- 总负载功率：500 × 100W = 50kW
- 推荐配置：20KW或30KW整流模块（冗余配置）
- 推荐电压：DC260V（长距离传输，降低线损）
- 输出回路：按隧道分区设置6路
客户可根据实际项目规模，按此逻辑进行初步估算。
