“双碳” 目标与智慧建筑发展浪潮下，建筑能耗节能管控平台已成为商业综合体、高端写字楼、产业园区等楼宇的核心基础设施，更是落实《2024—2025 年节能降碳行动方案》与《加快推动建筑领域节能降碳工作方案》的关键载体。根据住房城乡建设部 2025 年公开征求意见的《民用建筑能效运行平台通用技术要求》，现代建筑能耗管控平台需具备 “实时监测、数据分析、智能优化、安全运维” 四大核心能力，而当前传统管控普遍有 “设备状态滞后、故障排查被动、节能调控粗放、数据对接不畅” 等问题，尤其缺乏终端设备自检能力，导致运维成本高，存在安全风险隐患。TLYZKF-M系列楼宇设备自检控制器，作为建筑能耗节能管控平台的核心终端组件，基于 FPGA 高性能可编程逻辑器件研发，以 “智能自检、精准控能、安全可靠、平台兼容” 的核心优势，实现楼宇设备 “状态自感知、故障自诊断、能耗自优化”，为智慧楼宇能耗管控提供全链路解决方案。
楼宇能耗管控平台需满足四大核心要求：其一，具备楼宇设备自检能力，实现故障提前预警与精准定位；其二，核心控制器与平台深度兼容，支持数据实时上传与远程管控；其三，操作与维护便捷，适配楼宇复杂环境与多样负载；其四，保护功能全面，兼顾设备安全与节能效益。TLYZKF-M/118-138 楼宇设备自检控制器凭借 FPGA 技术底座与自检功能设计，精准契合这些升级诉求。TLYZKF-M/140-138 TLYZKF-M/316-141 TLYZKF-M/125-138 TLYZKF-M/132-138 TLYZKF-M/150-138 TLYZKF-M/225-138
TLYZKF-M/118-138楼宇设备自检控制器基本功能
1、操作简单
TLYZKF-M/150-138楼宇设备自检控制器采用面板显示方式:显示当前的运行状态,并实时显示各类设备的信号、运行、故障等。同时自动提示控制器的工作情况,可指示当前是否工作,工作是否正常,操作简便。
2、控制方案设定及操作功能
TLYZKF-M/150-138楼宇设备自检控制器的面板上明确的按键指示,包括方向键、确定键及复位键(←-↑- +↓■o)。通过按键的操作,可以在液晶显示面板上进行电机的起停控制设定,通过进入设置状态可以进行参数设定、如延时起动、自动轮换、轮换时间等。以图集为基础,***各种控制方案的可执行性及简易性。
3、信号触点输入、输出
新式的端子接线方式:在控制与保护模块上直接标明输入的信号端子号,例如: CPS1A1 .A2 ; CPS1 05.08等。无需对线号进行编制或对照原理图出接线图,简单快捷,不会出现人为的接线故障。如果在是使用过程中出现故障后,可根据操作显示器的故障原因对照相应的接线端子排查故障即可。TLYZKF-M/138-138 TLYZKF-M/215-138 TLYZKF-M/272-138 TLYZKF-M/131-138 TLYZKF-M/345-138 TLYZKF-M/132-138
(1)在控制与保护模块上直接标明输入的信号端子号,例如: CPS1 A1.A2 ; CPS1 05.08等;
(2)自带自动信号输入端口，例如液位信号SL1 , SL2 , SL3;楼宇信号K1 , K2 ;消防信号F1 , F2 , F3等。
4、通信功能
根据设计的需求,预留通信接口，可并入其他自动化控制系统或中心。
5、安装方式
CPS控制保护开关装在箱体内部,为注电路元器件; TLYZKF-M楼宇设备自检控制器分为两部分:操作显示器及控制与保护模块,控制与保护模块安装在箱内,操作显示器安装在箱门.上便于操作,两者由数据电缆线连接。
TLYZKF-M/118-138楼宇设备自检控制器适用场景

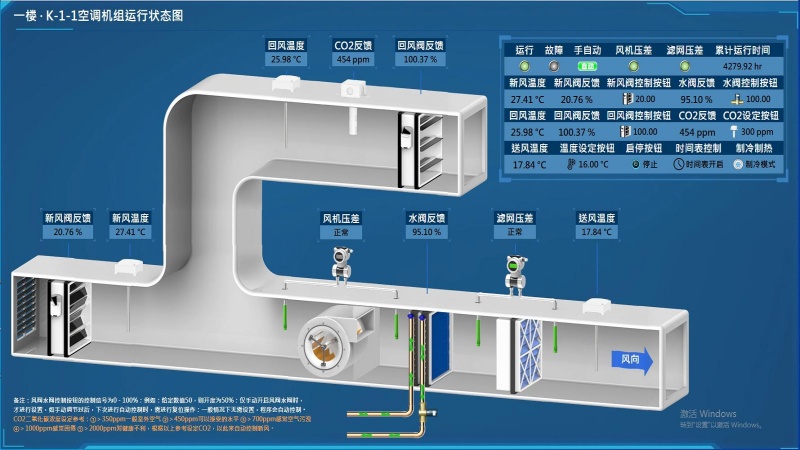

- 商业综合体 / 写字楼：适配中央空调、新风系统、给排水设备，通过智能自检与平台联动，实现峰谷时段差异化控能，节能率可达 25%-35%，同时降低设备故障导致的商户投诉风险；
- 产业园区 / 科技园区：融入园区能耗管控平台，支持厂房、办公楼、宿舍区设备集中监控与批量自检，减少跨区域巡检成本，提升运维效率；
- 老旧楼宇节能改造：无需重构配电系统，快速替换传统控制器，通过自检功能解决老旧设备故障频发、排查困难的痛点，改造周期缩短 50%；
- 高端住宅小区：适配二次供水设备、电梯机房风机、消防系统，通过平台实现全小区设备状态可视化，故障预警及时推送至物业，提升居住舒适度与安全性。TLYZKF-M/125-138 TLYZKF-M/240-138 TLYZKF-M/250-138 TLYZKF-M/232-138 TLYZKF-M/863-138 TLYZKF-M/432-138
- TLYZKF-M/365-138 TLYZKF-M/465-138 TLYZKF-M/212-213
TLYZKF-M/118-138楼宇设备自检控制器工作原理。
控制器通过内置的高精度采样模块（电压传感器、电流传感器、温度传感器）与外部扩展端口，实现两类信号的全面采集：
- 设备运行参数信号：实时采集风机、空调、水泵等负载的交流电压（0-690V）、工作电流（0.25A-100A）、功率因数、运行温度等核心数据，采样频率达 1kHz，确保数据精准度；
- 外部控制与状态信号：通过预留的液位信号（SL1-SL3）、楼宇信号（K1-K2）、消防信号（F1-F3）等端口，接收传感器、管控平台下发的控制指令或环境状态信号（如室内温湿度、消防联动信号），为场景化控制提供依据。TLYZKF-M/216-278 TLYZKF-M/265-138 TLYZKF-M/126-138 TLYZKF-M/116-138
所有采集到的信号经模数转换（ADC）模块转换为数字信号后，实时传输至 FPGA 运算单元。
3. 逻辑运算：三大核心算法实现智能决策
FPGA 芯片内置三类核心算法，对采集到的数字信号进行实时运算与逻辑判断，形成管控决策：
- 节能调控算法：对比设备额定参数（如额定电压、额定功率）与实时运行数据，结合峰谷电价、楼宇使用场景（如办公时段 / 夜间时段），自动计算最优输出电压与运行功率，生成节能调控指令（如将空调运行电压从 220V 下调至 200V 节能模式）；
- 故障诊断算法：预设设备正常运行的参数阈值（如电压波动范围 ±5%、电流过载阈值 1.2 倍额定值），当实时数据超出阈值时，自动匹配故障类型库（如 “电压低于 180V 判定为欠压故障”“三相电流差值＞10% 判定为缺相故障”），同时定位故障发生位置（对应端子号或设备编号）；
- 安全保护算法：根据负载类型（普通动力负载 / 消防负载）切换保护逻辑，普通负载触发过载、短路时生成 “跳闸” 指令，消防负载过载时生成 “只报警、不跳闸” 指令，兼顾安全与运行连续性。TLYZK-M/109-132 TLYZK-M/309-131 TLYZK-M/132-142 TLYZK-M/220-273 TLYZKF-M/225-282
4. 指令执行与反馈：形成闭环管控
FPGA 生成的调控、诊断、保护指令，通过功率驱动模块与信号输出模块执行：
- 调控指令执行：功率驱动模块接收指令后，通过无触点调压电路调整输出电压与电流，实现设备运行状态的精准调控（如风机转速调节、水泵启停轮换）；
- 故障指令执行：故障信息同步反馈至液晶面板（显示故障类型、位置、时间）与管控平台（通过 RS485/Modbus TCP 接口），同时触发报警信号（如蜂鸣器、平台弹窗）；
- 保护指令执行：当检测到短路、严重过载等紧急情况时，驱动保护开关快速动作（分断时间＜2ms），切断故障回路，避免设备损坏或事故扩大。TLYZKF-M/465+38 TLYZKF-M/216-138 TLYZKF-M/745-138 TLYZKF-M/380-138 TLYZKF-M/1263-138 TLYZKF-M/1045-138。
楼宇设备自检控制器使用场合
大学教学楼、图书馆
安置楼工程地库
农贸市场、人防工程停车场
安置小区、武警队住房
花园小区，综合治理
食品药品监督局
动物研究院
航天运载中心、研究所
材料大楼生物研究所
航空测控技术研究所
农科院研发中心
微电子技术研究所
基因组研究所
计算技术研究所
半导体研究所
自动化研究所
电工研究所
工业人工智能研究所
工程热物理研究所
信息技术研究所
环境研究所
软件研究所
光学精密机械研究所
检察院办公大楼
煤炭科学研究所
电子政务综合服务中心
汽配城商贸城
生态环境资源研究院
广电中心、文化中心
文化博物馆
体育场馆
古玩城、美术馆
服装批发中心
智能技术研究院
地球化学研究所
化学物理研究所
电子技术研究所
石油研究所
有机化学研究所
技术物理研究所
应用物理研究所
雷达与电子设备研究所。
