随着智慧医疗建设推进，MRI、加速器、高频电刀等精密设备在医院大规模普及，这类非线性负载运行时会产生大量3、5、7次特征谐波，叠加变频空调、LED照明等设备的谐波干扰，导致医院配电系统总谐波畸变率（THDi）最高可达60%，同时引发功率因数偏低、三相不平衡等连锁问题。据医院智慧用电监测数据显示，谐波污染会导致医疗设备附加损耗增加30%以上，功率因数低于0.8时还会产生电网惩罚性电费，严重威胁诊疗安全与运营效益。更值得关注的是，2025年7月1日起《关于深化提升“获得电力”服务水平 全面打造现代化用电营商环境的意见》正式施行，进一步强化了医疗机构等重点单位的电能质量合规要求。在此背景下， DTDS电能质量综合治理装置成为解决医疗场景谐波与功率因数难题、筑牢医院用电安全网的核心装备。
一、核心价值：谐波治理与功率因数优化双效赋能
医疗场景对供电可靠性要求严苛，GB 51348-2019《民用建筑电气设计规范》明确要求医院关键诊疗区域供电中断时间不得超过0.5秒。电能质量综合治理装置通过集成多模块功能，实现谐波治理与功率因数优化协同推进，精准匹配医疗场景需求：
3.1 使用环境和条件及设备主要技术参数
3.1.1 使用环境和条件
（1）环境温度:-10℃～+45℃
（2）储存温度:-20℃ ～+60℃
（3）湿度:最大95%RH(无凝露)
（4）海拔高度:≦2000m，依据GB/T 3859.2，每增加100M容量降低1%
（5）防护等级：IP20 (其余防护等级可定制)
（6）地震烈度：7度
（7）噪音：≤65dB
3.1.2 设备主要技术参数：
（1）相线制：三相四线制
（2）工作电压：AC 400（允许波动范围:-40%~+20%）
（3）工作频率：50±2Hz
（4）开关频率：20kHz(平均)
（5）响应时间：＜l0ms(1/2周波)
（6）功率损耗：满载时≤3%额定容量
（7）MTBF(平均无故障时间)≥10万小时。

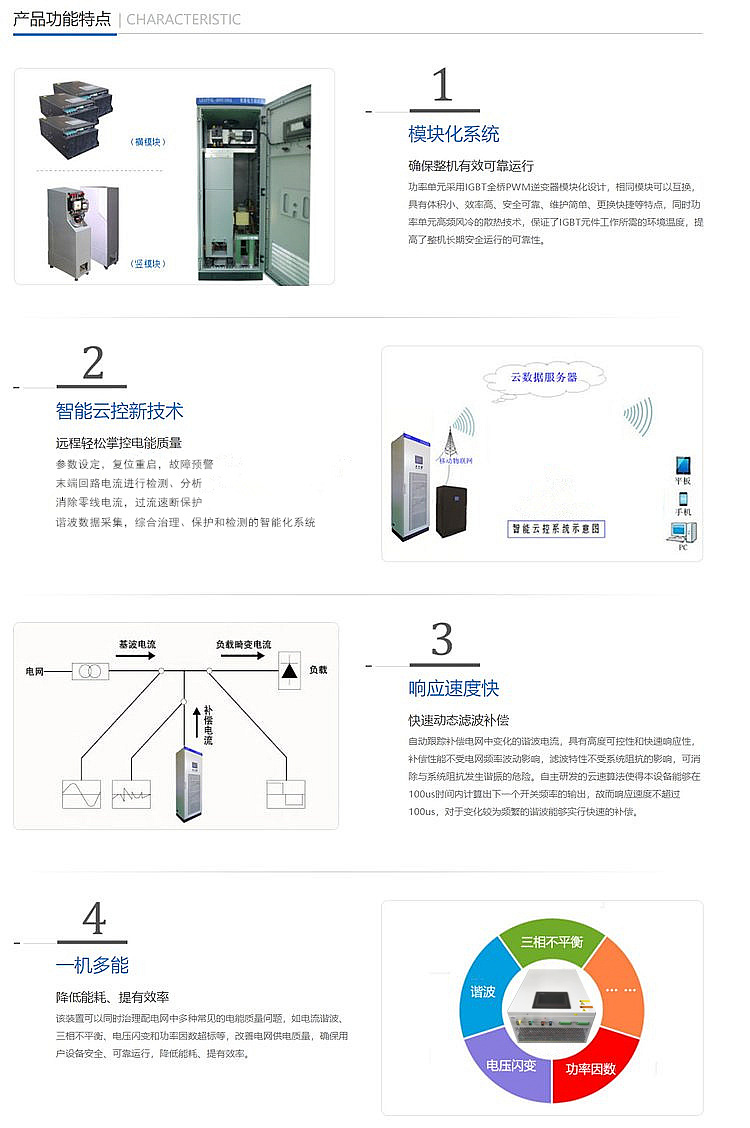

3.2 电能质量综合装置满足：电能质量综合治理装置模块同时具备AG SVG补偿、AG APF谐波治理、三相不平衡治理等电能质量治理能力。
3.3 电能质量综合治理装置功率因数补偿部分
3.3.1 补偿范围：功率因数补偿范围从-1- 1可调，允许与无功补偿电容并联运行
3.3.2 补偿功率因数cosΦ：不低于0.95及以上
3.4 电能质量综合治理装置谐波治理部分
3.4.1中性线滤波能力：三相四线制中性线滤波能力为相滤波能力的3倍
3.4.2接线方式:三相四线制
3.4.3滤波效率：98%
3.4.4整机效率:≥97%，超出容量按最大容量补偿
3.4.5功率损耗:≤3%额定容量
3.4.6模块扩展能力:并联无上限
3.4.7谐波补偿次数：2～50次谐波谐波补偿次数可选、谐波优先顺序可选
3.4.8电路拓扑：三电平
3.4.9滤波程度设定：可对每次谐波进行单独设定
3.4.10最大涌入电流:不大于额定电流，当系统中的谐波电流大于有源滤波器的治理能力时有源滤波器应仍能正常工作，不能出现过载烧毁等故障。具有先进的电网谐振自动抑制功能
3.4.11具有缓冲启动控制回路，能够避免自启动瞬间过大的投入电流，并限制该电流在额定范围之内。
3.4.12响应时间:瞬时40us/全10ms
3.5 电能质量综合治理装置（三相不平衡治理部分）
3.5.1 设备三相发出与不平衡分量大小相等相位相反的电流，将不平衡部分补偿到零，就能将电网侧的三相不平衡电流校正成三相平衡电流
3.5.2 能同时补偿无功和三相不平衡负载，并且三相不平衡补偿功能可自由设定是否开启。不平衡补偿率≥90%。
（四）其他要求
考虑带电作业，利用现有配电柜内改造，非必要不影响正常供电。安装完成后进行分阶段调试，包括谐波滤波效率测试、功率因数补偿精度测试、三相不平衡校正测试等，确保各项指标符合设计要求；联合医院运维部门、第三方检测机构开展验收，同步完成设备操作培训与运维资料移交，保障后期顺畅运维。
